鋼筋桁架樓承板的構造及設計要點
發布時間：2021-04-19 點擊量：
自鋼筋桁架樓承板問世以來，便以其優勢迅速占領市場。很多用戶在了解它的作用之后，首先關注的就是它的價格，殊不知在價格之外，更需要從它的基本規定和具體的施工準備開始逐一了解，同時鋼結構公司也應當從細節之處嚴格執行。
一、相關術語

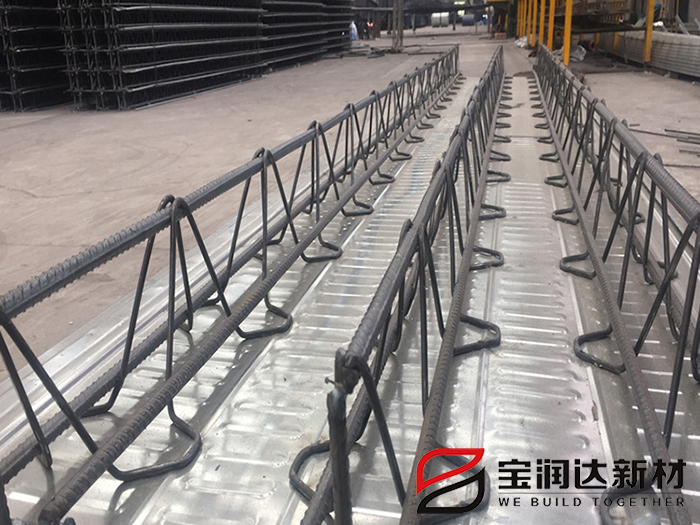

1.鋼筋桁架：上弦鋼筋、下弦鋼筋與腹桿鋼筋通過電阻點焊連接而成的桁架。
2.模板：鋼筋桁架下面用作混凝土模板的鋼板。
3.裝配式鋼筋桁架樓承板：鋼筋桁架與模板通過連接件連接成一體，支撐與橫梁上，一承受混凝土自重及施工荷載的組合樓承板。
4.連接件：由組件彎鉤和扳手鉚合后，先后組裝墊圈與密封圈的緊固件。
二、基本規定
1.裝配式鋼筋桁架樓承板須有裝配圖，嚴格按照裝配圖裝配。
2.同時須有排版圖，并按照排版圖定位排版。
3.樓承板及其混凝土樓板的施工，須編制專項施工方案。
4.專項施工方案須根據設計文件和施工圖的要求編制。內容包括：工程概況、材料入場、樓承板組裝、安裝、拆除、維護、質量檢驗以及管理、工程進度等。
三、鋼筋桁架樓承板施工準備
（一）技術準備
1.相關工作人員需熟悉設計圖紙及施工驗收規范。
2.項目負責人編制施工方案和作業指導書。
3.按照設計圖紙和資料、施工方案和作業指導書進行施工技術交底和工人崗前操作培訓。
4.負責人制定材料用量計劃。
（二）材料要求
1.裝配式鋼筋桁架樓承板制作材料包括：鋼筋桁架、支座鋼筋、模板、連接件等。各材料的出庫包裝應符合包裝規定的工藝和要求。
2.所有材料都應質量證明書，并符合設計文件的要求和國家現行標準的規定。
3.鋼筋桁架、模板、連接件、拉鉚釘應有明顯產品標識，標明產品的型號、規格等。
（三）主要機具、
起重機、電焊機、裝配工具
（四）作業條件
1.材料進場時的運輸道路及材料堆放場地要保持平整。
2.確保鋼結構梁、柱安裝調整完畢。
3.鋼筋桁架樓承板支撐桿件準備齊全。
（五）材料和質量要點
1.材料的關鍵要求：
所用鋼筋與鍍鋅板的質量要求，應分別符合GB1499.1、GB1499.2、GB13788以及GB/T2518的規定。鍍鋅板表面不可以有裂紋、鍍層脫落等肉眼能觀察到的缺陷存在。
2.技術關鍵要求：
（1）按照鋼筋桁架樓承板裝配圖以及裝配作業指導書進行裝配、檢驗和標識。
（2）嚴格按照排版圖進行安裝，控制好模板基準線以及鋼筋桁架起始段基準線。
（3）嚴禁局部混凝土堆積過高，不可超過0.3m，嚴禁在鋼梁與鋼梁、鋼梁與立桿支撐之間的樓承板跨中部位傾倒混凝土。
（4）不可以將泵送混凝土管道支架直接支撐在鋼筋桁架樓承板的模板上。
3.質量關鍵要求
（1）在組裝之前，應按照質量驗收要求，對鋼筋桁架、模板、連接件等原材料進行質量檢驗、原材料質量不合格時，應立即矯正或者更換。
（2）混凝土澆筑前，應及時將樓承板板底模板上的積灰和焊渣等雜物清理干凈。
4.環境的關鍵要求
（1）施工場地應保持平整，排水設施完整，并能正常工作。
（2）冬季混凝土施工應編制施工方案，并有技術支持。
以上便是我們需對鋼筋桁架樓承板做的基本了解，和鋼結構工程公司在生產加工過程中該做到的操作規范，應確保在細節的處理中做到位。寶潤達鋼筋桁架樓承板生產廠家免費設計，提供技術指導，歡迎來廠洽談合作：400-967-8177/156-1776-3117。
